Carbon Fiber 炭素繊維

Carbon Fiber

KTAW-150

  • 加工・後工程

設定長での自動切り替えとストック機能を搭載した、高効率な小割専用機

産業資材用の小割機

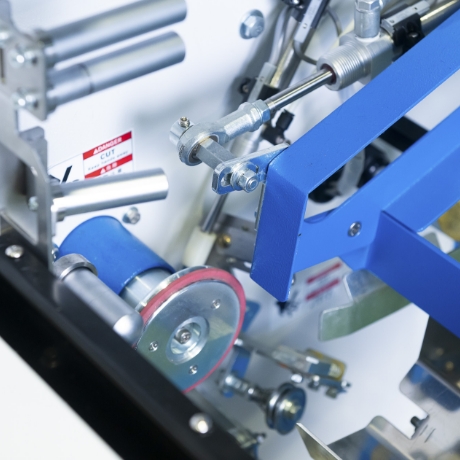

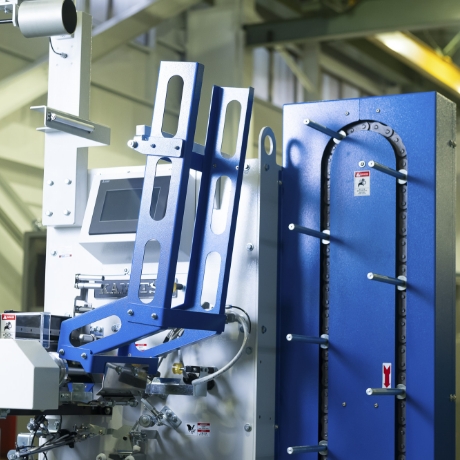

本機は、タッチパネルで各数値を設定すると自動制御システムが作動し、設定数値で巻かれたパッケージが自動切り替え・ストック(最大10本)される小割専用機です。巻き上がったパッケージの繊維部分は、どの部品とも接触することなくストックされるため、糸の品質を重視した設計となっております。


仕様諸元

型式KTAW-150
繊維の種類炭素繊維,ガラス繊維,他
繊度(フィラメント数)Max. 50K (50000本)
巻取速度Max. 150m/min
巻取パッケージ形状スクエアエンドチーズ
巻取ボビン種類:紙管等
寸法:内径φ76mm(標準) × 外径φ83mm × 長さ280mm
トラバース長10inch(254mm)
巻取パッケージ径Max.φ145mm
巻取重量Max. 22kg
巻取張力張力:50 - 1200cN
制御:調整可能型電気ブレーキ式
巻取接圧50 - 4000cN
駆動インダクションモータ:100W (標準)
本体構成1錘/1台
圧縮空気0.5 - 0.6MPa
電源3相 200/220V 50/60Hz
