TMTマシナリーとTMT神津が長年培ってきた高速テークアップワインダーと

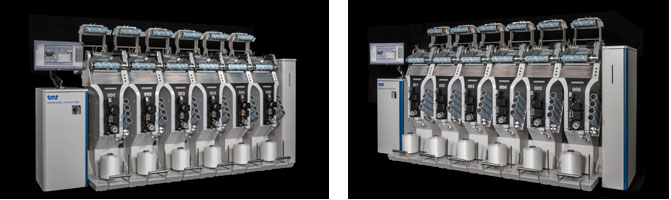

高速延伸仮撚機の技術ノウハウ・製造技術を活かし、多目的に使える高性能リワインダー“WINDING-MASTER”を開発しました。
高品質なパッケージが作れるだけでなく、現場作業者に優しいイージーオペレーションも実現し、ユーザーの皆様にきっとご満足いただける製品と自信をもって提供いたします。
2019年「第49回機械工業デザイン賞 日本力(にっぽんぶらんど)賞」受賞
機台名 | WINDING-MASTER |
適用糸種 | DTY, ATY, FDY, Mono-Filament (11 to 666dtex) |
巻取速度 | Max. 2000m/min |
パッケージサイズ | Max. ø250 (6kg) |
ボビンサイズ | L:140-290mm, OD:50-77mm (ストレートボビン) |
パッケージ形態 | テーパーエンドチーズ (ラウンドショルダー ) |
給糸サイズ | Max. ø250 |
トラバース方式 | ベルトトラバース方式 先進プレシジョン巻 |
ボビン駆動方式 | ボビン積極駆動方式 |
接圧方式 | コンタクトローラー可動式 |

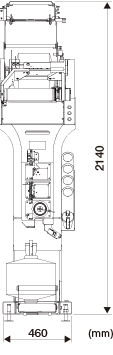

錘間ピッチ | 460mm |
供給電源 | AC 3相, 200-220V |
供給圧空 | Min. 0.6Mpa |
オプション機能 | ・ IAD機能 ・ 油剤付与装置 ・ ゲートテンサー装置 ・ コーン巻装置 ・ 回転解舒装置 |
1 多彩な巻取糸品種
・ ポリエステル、ナイロン、レーヨン、他
・ FDY、DTY、ATY、撚糸、カバーリング糸、モノフィラ、他
・ 染色用ソフト巻、ラウンドショルダー巻、高密度巻、他
2 独自の接圧機構
・ 接触ローラー揺動構造
・ シリンダーとレギュレーターによる接圧制御
・ ソフト巻に必要な低接圧を安定付与
3 精密トラバース制御
・ ベルトトラバースにより巻幅可変
・ 先進的な独自のプレシジョン巻
・ 均一で理想的なパッケージ品質の実現
4 独自の給糸システム
・ 給糸縦置き(回転解舒&消極解舒)
・ ガイドバーによる解舒長の確保
・ 引き出し式給糸スタンドで作業性向上
5 扱い易い設定器
・ 目的に応じた“かんたん設定”機能
・ (+)(-)調整機能
・ 巻取結果(形状、密度)の記憶機能
6 自由なレイアウト
・ 巻取ユニットは機械的・電気的に独立
・ 電源、Airを接続するだけで運転可能
・ 最適レイアウトが可能
