テイクアップワインダEKTW-CA-1cop

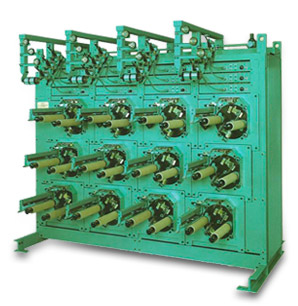

本機は,自動巻取ボビン切り替え機能を備え,省力化,省スペース化を目指して,開発された効率の良いテイクアップワインダです.炭素繊維をはじめとする高性能・高機能繊維やタイヤコードなど産業資材の処理工程での巻き取りに最適です.

仕様概要

型  式 EKTW-CA 050S
フィラメント糸の種類 炭素繊維,タイヤコード,他
フィラメント数 1000-24000本
巻取速度 Max. 1000m/min
巻取パッケージ形状 スクエアエンドチーズ巻(0°00')
巻取ボビン 種  類紙管等
寸  法 φ76 (内径)標準  ※各種ボビンに対応可
トラバース長 6inch(152mm), 8inch(203mm), 10inch(254mm)
巻取パッケージ径 Max.φ250mm
巻取張力 初期張力0.49-9.8N(50-1000gf) から漸減
制  御ダンサローラ式テンション装置
初期の接触圧力(接圧) 9.8-29.4N(1000-3000gf) から漸減
駆  動 可変速型 モータ:KS100W
各錘単独駆動
本体構成 3段×Max. 5列(1台)
錘  数 1錘/1台
軸  数 2軸/1錘
電  源 3相 200/220V 50/60Hz
注:異電圧地域では,トランス(変圧器)が必要です.
