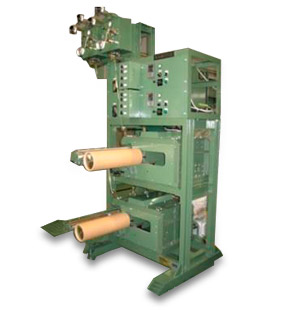

EKTLシリーズの機種は，主に太デニール用の超ラージパッケージ巻取機として開発されたもので生産の合理化にも，その効果を大いに発揮しています．
| 型 式 | EKTL-17(20)D |
| フィラメント糸の種類 | 太デニールのフィラメント糸，他 |
| 繊度（フィラメント数） | 1000-30000 Denier（3000-48000本） |
| 巻取速度 | Max. 400m/min |
| 巻取パッケージ形状 | スクエアエンドチーズ巻（0°00'） |
| 巻取ボビン | 種 類紙管 |
| 寸 法φ133 (内径)×496，550mm（長さ）標準 | |
| トラバース長 | 17inch（432mm），20inch（508mm） |
| 巻取パッケージ径 | Max.φ420mm（17inch用），Max.φ500mm（20inch用） |
| 巻取重量 | Max. 75kg(17inch用)，Max. 90kg(20inch用) |
| 巻取張力 | 初期張力0. 98-19.6N(100-2000gf) から漸減 |
| 制 御ダンサローラ式テンション装置，PID制御 | |
| 初期の接触圧力（接圧） | 39.2-98N(4000-10000gf) から漸減 |
| 駆 動 | 三相モータ：1.5kW 各錘単独駆動 |
| 本体構成 | 1, 2段×1列（１台） |
| 圧縮空気 | 0.5-0.6MPa(5-6kgf/cm2) |
| 電 源 | 3相 200/220V 50/60Hz |
| 注：異電圧地域では，トランス（変圧器）が必要です． | |
