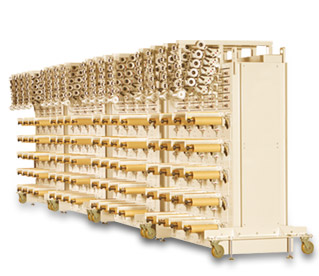

テイクアップワインダEKTW-CL

本機は,EKTW-Cをベースに,炭素繊維をはじめとする高性能・高機能繊維(フィラメント糸)を最大φ350まで巻き取れるようにしたワインダです.

仕様概要

型  式 EKTW-CL
フィラメント糸の種類 炭素繊維,他
繊度(フィラメント数) 1000-24000本
巻取速度 Max. 150m/min
巻取パッケージ形状 スクエアエンドチーズ巻(0°00')
巻取ボビン 種  類紙管等
寸  法φ76 (内径)標準  ※各種ボビンに対応可
トラバース長 6inch(152mm),8inch(203mm),
10inch(254mm)
巻取パッケージ径 Max.φ350mm
巻取重量 Max. 46.6kg(17inch用),Max. 80kg(20inch用)
巻取張力 初期張力0.49-9.8N(50-1000gf) から漸減
制  御ダンサローラ式テンション装置
初期の接触圧力(接圧) 7.8-29.4N(800-3000gf) から漸減
駆  動 可変速型 モータ:KS100W
各錘単独駆動
本体構成 3-4段×Max. 5列(1台)
電  源 3相 200/220V 50/60Hz
注:異電圧地域では,トランス(変圧器)が必要です.
